Cómo Colocar Bloques Isotex
En 3 Pasos
Paso 1:
Preparación y Colocación de la Primera Capa
Establecer la base
Durante la fase de fundación, permita que se incrusten barras de refuerzo de acero verticales (Ø14 mm) a intervalos de 25 cm (alineadas con los núcleos huecos de los bloques).
Estas barras de refuerzo deberían sobresalir aproximadamente 50 cm por encima de la fundación.
Alternativamente, si no se insertaron previamente, las barras de refuerzo se pueden anclar después de la primera capa utilizando resinas químicas.
Lecho de mortero
Aplica dos tiras estrechas de mortero a lo largo de los bordes de la base de los bloques (no a todo lo ancho) para asegurar nivelación y distribución de cargas.
El mortero debe tener una resistencia a compresión inferior a la del hormigón, típicamente R’ck ≥ 30 N/mm².
Alinear las esquinas
Comienza a colocar desde las unidades de esquina (bloques UNI).
Utiliza líneas de albañilería para establecer una alineación y verticalidad perfectas antes de continuar con la siguiente fase.
Paso 2:
Apilamiento en seco de sus siguientes capas

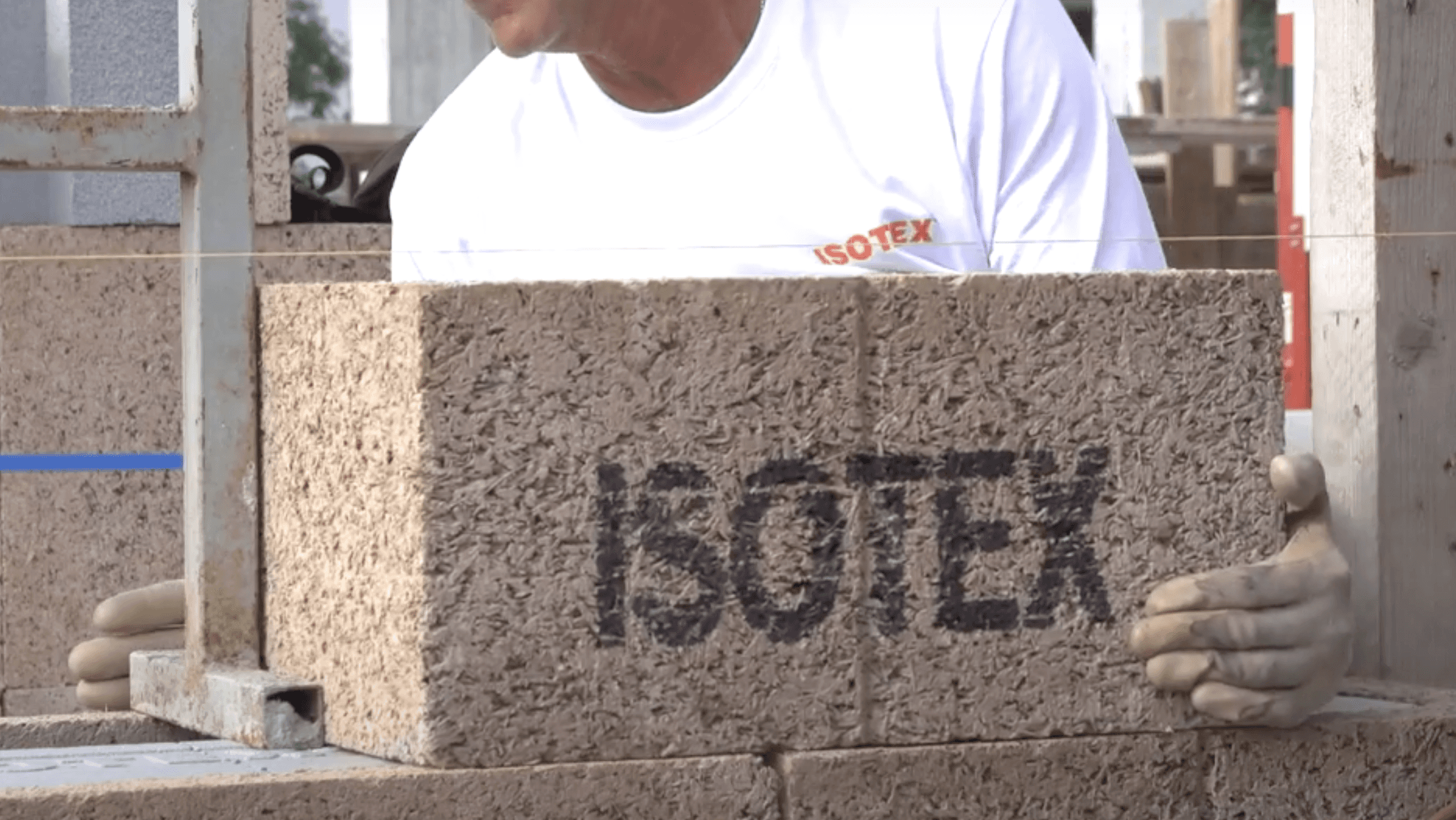

Coloca tus bloques en seco
Continúe colocando bloques secos (sin mortero), ajustados para evitar puentes térmicos y acústicos.
Desplace cada fila media unidad de bloque utilizando unidades especiales de media para garantizar la integridad estructural y un flujo óptimo de concreto.
Colocar bloques correctamente
Instale todos los bloques con el bisel hacia arriba para acomodar el refuerzo horizontal.
Asegúrese de que el lado aislado mire hacia afuera.
Hacer cortes personalizados
Si se requieren cortes, realícelos en el centro de la pared, manteniendo su posición a lo largo de los cursos para prevenir:
desalineación de columnas de concreto internas
pérdida de capacidad portante
obstrucción del flujo de concreto

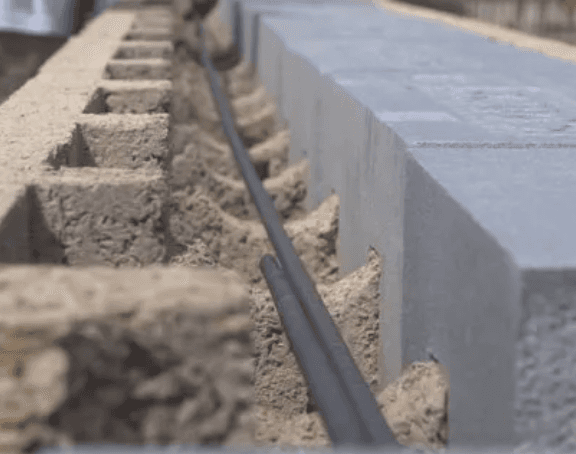

Refuerza Cada Capa
Después de cada curso, inserte refuerzo de acero horizontal en los bordes hasta 6 cursos (≈1.5 metros) de alto antes de la primera vertida de concreto.
Paso 3:

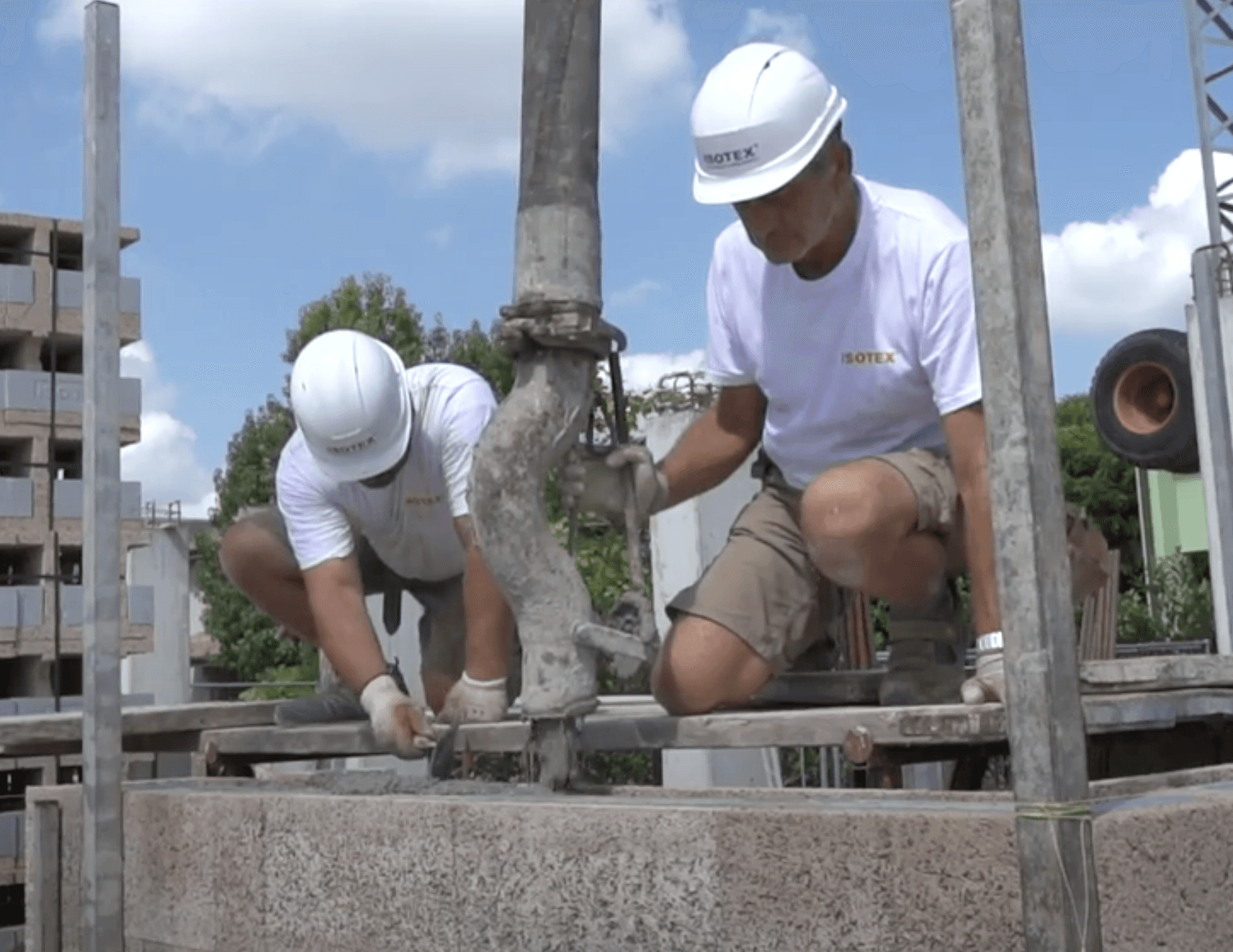

Vierte Tu Concreto
Detalles de mezcla y vertido de concreto
Utilice concreto fluido (S4) o superfluido (S5) con un tamaño máximo de agregado de 12–15 mm, conforme al diseño estructural.
Vierta usando un cubeta o bomba, asegurando una baja presión para evitar el desplazamiento de la alineación de los bloques.
Cómo verter la primera fundición
Para el primer vertido (hasta 6 cursos):
Vertir concreto hasta la mitad de la 6ª curso

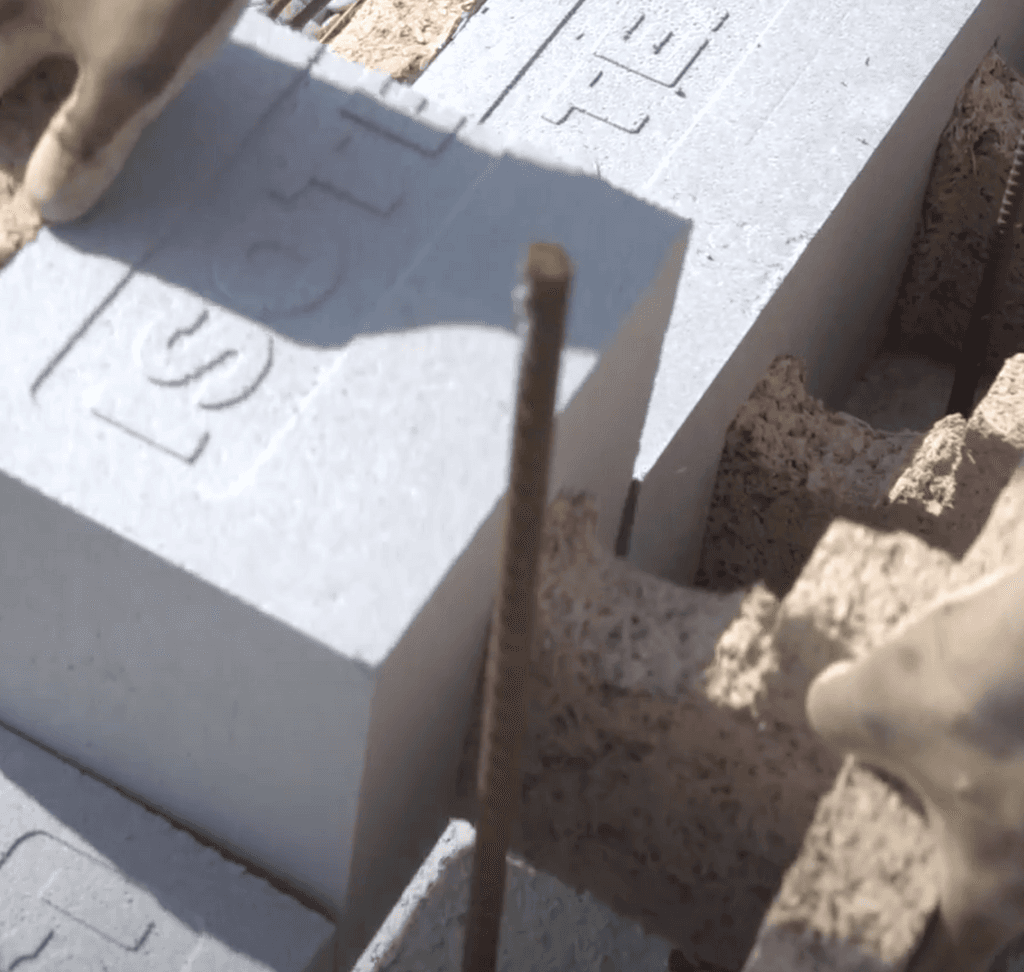

Insertar simultáneamente varillas verticales de 2 metros en los núcleos huecos
Vibrar con un vibrador de aguja pequeño para asegurar una consolidación adecuada
Vierte tu concreto
Comience llenando las paredes perimetrales, manteniendo una distancia de 1 metro de las esquinas y los bordes de puertas/ventanas para minimizar la presión.
Una vez que las paredes perimetrales estén establecidas, llene las paredes interiores.
Cuidado después del vertido
Elimina cualquier salpicadura de concreto de las superficies de bloque inmediatamente para evitar acumulaciones.
Una vez que esta etapa esté completa, el proceso se puede repetir hasta el nivel de la losa.
Ahora sabes cómo construir con Isotex.
¿Pero qué pasa con los costos?
| Category | What It Reduces | How That Saves You Money |
|---|---|---|
| Masonry Labour | Laying time with dry stacking | You’ll save up to 40% on labour costs |
| Mortar & Adhesives | Mortar prep and cleanup | You’ll save 100% on mortar and adhesive costs |
| Thermal Insulation | External insulation install | You’ll save 100% on insulation labour + material |
| Structural Framing | Columns, beams, and lintels | You’ll save up to 80% on structural framing |
| Multiple Trade Labour | Need for carpenters, insulators, specialists | You’ll save 40–60% on subcontractor expenses |
| Error/Rework Risk | Coordination mistakes and rework | Lower cost from fewer delays and defects |
| Site Handling Time | Heavy handling and equipment time | Cuts labour and equipment time on site |
Aquí están las características
Resistente al fuego
Certificaciones Clave:
Bloques de Encofrado de Cemento de Madera: Certificado REI120, sin yeso.
Losas de Cemento de Madera: Certificado REI240, sin yeso.
Resistencia al Fuego en Acción:
Control de Temperatura: Durante la exposición al fuego de más de 1,100°C:
Paredes: La temperatura en el lado de la pared de Isotex donde se encuentran los sensores se mantiene en solo 33°C después de 178 minutos de exposición.
Losas: En la superficie superior del piso de Isotex, solo se detecta 25°C después de 240 minutos de exposición, demostrando la excelente resistencia al calor del sistema.
Integridad del Edificio:
Integridad Estructural: Los bloques y pisos de Isotex están reforzados con concreto y aislamiento alojados dentro del encofrado de cemento de madera. La hoja protectora de cemento de madera evita el colapso del edificio durante un incendio.
Evacuación Segura: Los ocupantes pueden evacuar de forma segura antes del colapso de la estructura, asegurando el máximo tiempo para la evacuación sin el riesgo de fallas peligrosas relacionadas con el fuego.
Resistente a terremotos
Estructura de Carga Reforzada:
Los bloques Isotex son colocados en seco, llenos de hormigón vertido in situ, y reforzados tanto horizontal como verticalmente. Este sistema de refuerzo conecta los cimientos con los bordes de la losa del suelo, formando un exoesqueleto continuo y resistente a la carga.
Rendimiento Antisísmico Certificado:
Probados bajo las estrictas regulaciones sísmicas de Italia (NTC2018), los edificios Isotex cumplen con los estándares estructurales nacionales y están aprobados para su uso en zonas sísmicas 1 y 2 — las categorías de mayor riesgo.
Resultados Reales de Terremotos:
De más de 80,000 hogares construidos desde 1985, las estructuras Isotex han resistido grandes terremotos (por ejemplo, Umbría 1997, Abruzzo 2009, Emilia 2012, Centro de Italia 2016) con cero daños estructurales — ni siquiera grietas.
Verificación Experimental:
Las pruebas realizadas en Eucentre Pavia confirmaron:
Excelente rendimiento bajo cargas horizontales cíclicas
Factor de comportamiento sísmico q₀ = 3, indicando capacidad de disipación de energía
Resistencia estructural a fuerzas verticales y horizontales
Apoyo para Diseñadores:
Software de verificación de muros gratuito
Ejemplos de cálculo, modelos estructurales y guías de detalles
Documentación completa (fichas técnicas, certificados de prueba, manuales de operación) disponible bajo solicitud
Material Aislante pero Transpirable
Emisiones de VOC extremadamente bajas:
Los bloques y suelos de Isotex han sido probados por Eurofins y clasificados como:
Indoor Air Comfort GOLD (cemento de madera)
Comfort del aire interior (con Neopor® BMBcert EPS)
Estas son las certificaciones de VOC más altas en Europa, cumpliendo con:
legislación de la UE
LEED, BREEAM y otros protocolos de construcción sostenible
Resultado: Sin emisiones tóxicas, lo que hace que Isotex sea seguro para niños, adultos y mascotas interiores — ideal para escuelas, hogares y hospitales.
Permeabilidad al vapor (μ = 5.9):
La matriz de cemento de madera de Isotex permite que las paredes respiren, evitando la acumulación de condensación.
El vapor pasa a través de nervios entre las paredes internas y externas
Sin puentes térmicos ni trampas de vapor selladas
Certificado por CSI y el Instituto Giordano
Resultado: Sin moho, sin daños en las paredes, humedad interna estable
Estanqueidad y eficiencia térmica:
Paredes construidas con bloques de Isotex:
Superan la prueba de puerta de soplado con cero fugas de aire medibles
Prevenir la pérdida de calor incontrolada
Mantener temperaturas internas consistentes
Resultado: Mejor eficiencia energética, menores costos de calefacción y refrigeración
Resistente a explosiones
Rendimiento de Explosión Probado:
Las paredes y suelos de Isotex fueron probados con 42 kg y 85 kg de TNT por un organismo certificado español.
Resultado: No hubo daños estructurales.
Los bloques de madera-cemento, núcleo de hormigón y refuerzos absorbieron y dispersaron la energía de la explosión sin colapsar.
Integridad Estructural en Fallo Parcial:
Las simulaciones realizadas por el Prof. Claudio Ceccoli (Universidad de Bolonia) y el Ing. Gilberto Dallavalle mostraron:
Aún con dos paredes de esquina removidas en un piso de nivel medio, el sistema Isotex mantuvo su capacidad de carga.
Los lazos horizontales y verticales reforzados dentro de los bloques transfirieron la carga de manera segura a los elementos estructurales adyacentes.
Conclusión: Los pisos arriba y abajo permanecieron estables — no ocurrió colapso progresivo.
Rendimiento Viga-Pared:
En colaboración con Laboratorio Eucentre (Universidad de Pavía), Isotex completó pruebas estructurales validando:
Las paredes actúan como vigas de distribución de carga continuas, no como paneles aislados.
La energía se redistribuye lateralmente durante un evento explosivo, previniendo colapsos incluso bajo fallos asimétricos.
Ofertas de Aislante Acústico
Certificación Acústica Clase I:
Los sistemas de construcción Isotex logran aislamiento acústico de Clase I, la clasificación más alta según las normas acústicas de construcción italianas (DPCM 5-12-1997).
Validado de forma independiente por ANIT y certificado en múltiples configuraciones de paredes y suelos.
Cumple o supera los niveles requeridos para el ruido aéreo, ruido de impacto y el control de reverberación.
Resultado: Máximo aislamiento acústico en entornos residenciales, comerciales y educativos.
Diseñado para la Absorción de Múltiples Frecuencias:
La composición única del material de Isotex combina:
Cemento de madera: Una matriz fibrosa con alta capacidad de absorción en frecuencias medias y altas
Núcleo de hormigón: Alta densidad para bloquear la transmisión de bajas frecuencias
Costillas de pared: Interrumpen y dispersan las ondas acústicas
Resultado: Aislamiento efectivo del ruido del tráfico, voces, maquinaria y vibraciones estructurales.
Rendimiento Sonoro Verificado:
Probado y certificado por el Instituto Giordano y Zetalab según las normas de la UE:
Aislamiento de ruido aéreo (UNI EN ISO 717-1)
Aislamiento de impacto/paso (UNI EN ISO 717-2)
Reverberación y absorción sonora (UNI EN ISO 354)
Resultado: Confort acústico sin necesidad de revestimientos adicionales en las paredes o paneles acústicos.
Excelente Inercia Térmica
Alto Rendimiento Térmico por Inercia:
Las paredes de Isotex están construidas con bloques de encofrado de madera-cemento colocados en seco, llenos de concreto cada seis filas. Esto crea una estructura densa y continua con excelente inercia térmica.
Mantiene temperaturas interiores estables durante todo el día
Reduce la dependencia de sistemas de calefacción y refrigeración
Particularmente efectivo en climas con oscilaciones de temperatura significativas
Resultados Comprobados en Laboratorio y en el Mundo Real:
Pruebas realizadas por el Instituto Giordano confirmaron la alta resistencia de Isotex a las fluctuaciones térmicas:
Prueba de Invierno
Cambio de temperatura externa: +10°C a -10°C
Cambio de temperatura interna (a través de una pared Isotex de 25 cm): solo +0.04°C
Desfase: más de 9 horas
Prueba de Verano
Oscilación de temperatura externa: +20°C a +45°C, luego bajando a -5°C
Cambio interno (a través de una pared de 30 cm): solo +1°C
Estos resultados demuestran cómo las paredes de Isotex retrasan y amortiguan la transferencia de calor, manteniendo la estabilidad térmica dentro del edificio.
Cumplimiento de Eficiencia Energética:
Totalmente conforme con el Decreto Ministerial del 26 de junio de 2015 y alineado con los requisitos de la Directiva Europea
Cumple con los objetivos nacionales de eficiencia energética y límites de transmitancia térmica
Respaldado por la documentación técnica de ANIT para la clasificación NZEB (Edificio de Energía Casi Cero)
Eficiente en energía
Diseñado para A4, NZEB, y Clasificación ZEB:
El sistema de paredes y pisos de Isotex elimina los puentes térmicos y cumple con los más altos estándares de rendimiento energético:
A4: Clasificación energética máxima bajo la legislación italiana
NZEB: Edificio de Energía Casi Nula
ZEB: Edificio de Energía Cero
Logrado a través de aislamiento continuo y componentes de precisión como bloques de esquina, dintel y losa de piso.
Valores Comprobados de Transmitancia Térmica (valores U):
Paredes exteriores portantes: 0.15 – 0.34 W/m²K
Paredes interiores portantes: 0.56 – 0.79 W/m²K
Pisos intermedios: 0.60 – 0.63 W/m²K
Panes de piso/techo: 0.24 – 0.28 W/m²K
Estos valores cumplen y exceden los límites de transmitancia bajo la ley de la UE e italiana (Decreto Ministerial 26/06/2015).
Aislamiento Avanzado con Neopor® BMBcert:
20% mejor aislamiento que el EPS tradicional
Hasta el 100% hecho de biomasa/fuentes renovables
Compatible con el medio ambiente y adaptable a zonas climáticas
Diseño de Bloque de Dos Nervios para Aislamiento Continuo:
Reduce los puentes térmicos
Mejora la capacidad de carga en un 45%
Aumenta el grosor de la capa de aislamiento sin comprometer la estructura
Isotex también es bueno para tu planeta
Certificación EPD Tipo III (Cumplimiento de ISO 14025 / EN 15804):
Isotex ha certificado toda su gama de productos con Declaraciones Ambientales de Producto (EPDs) Tipo III.
Cada producto tiene su propia EPD específica, verificada por un organismo externo.
Basado en la metodología de Evaluación del Ciclo de Vida (LCA), la certificación cuantifica de manera transparente los impactos ambientales a lo largo de todo el ciclo de vida—desde la obtención de materias primas hasta el final de su vida útil.
Certificación FDES para Francia (Validado por AFNOR):
Los bloques clave de Isotex (HDIII 38/14 Grafito, HDIII 44/20 Grafito, HDIII 38/14 Corcho) también están certificados por FDES para el mercado francés.
Estas certificaciones están listadas tanto en la base de datos INIES como en la Eco-Plataforma, cumpliendo con los requisitos regulatorios de Francia de 2017 para la contratación pública y privada.
Sostenibilidad Verificada para Construcción Verde:
EPD y FDES hacen que los productos de Isotex sean elegibles para etiquetas ecológicas, protocolos de construcción verde (como HQE, LEED, BREEAM) y licitaciones públicas que requieren un rendimiento ambiental documentado.
Permite el máximo cumplimiento y credibilidad en proyectos de construcción sostenible.
